Häfele Metalla 310 K SM Ø5 mm Açılan Dübel ile Klipsleyerek Montaj Menteşe Tabanı 0 mm Nikel

Metalla 310 Menteşe Uyumu | 0 mm Taban Yüksekliği | Ø5 mm Açılan Dübel ile Montaj | SM Klipsleme Sistemi | 32 mm Vida Aralığı

Ürün Açıklaması

Häfele Metalla 310 K SM Ø5 mm Açılan Dübel ile Klipsleyerek Montaj Menteşe Tabanı 0 mm Nikel, Häfele Metalla 310 serisinin uyumlu menteşelerini dolap gövdesine sabitlemek amacıyla geliştirilmiş çelik bir montaj plakasıdır.

Önceden monte edilmiş özel vidalar ve Ø5 mm açılan dübeller sayesinde menteşe tabanı, uygun ölçülerde hazırlanmış dolap paneline sabitlenebilir. SM klipsleme sistemi ise uyumlu menteşe kolunun montaj plakasına pratik şekilde bağlanmasını sağlar.

0 mm taban yüksekliği, menteşe ve kapak konumlandırmasında dikkate alınması gereken önemli bir ölçüdür. Çelik malzemesi ve nikel kaplama yüzeyiyle mutfak, banyo, gardırop ve farklı mobilya uygulamalarında kullanılabilecek bir bağlantı çözümü sunar.

ÖNEMLİ: Ürün yalnızca menteşe tabanıdır. Menteşe ayrıca satın alınmalıdır. Häfele Metalla 310 serisinin uyumlu SM klipsleyerek montaj menteşeleriyle kullanılmalıdır.

Ø5 mm Açılan Dübel ile Montaj Sistemi

Bu menteşe tabanı, önceden monte edilmiş özel vidalar ve Ø5 mm açılan dübeller kullanılarak dolap gövdesine sabitlenmek üzere tasarlanmıştır.

Montaj sırasında açılan dübeller, uygun ölçülerde hazırlanmış deliklere yerleştirilir. Özel vidaların sıkılmasıyla dübeller genişleyerek panel içerisinde bağlantının sabitlenmesini sağlar.

Sistemin başlıca özellikleri:

• Önceden monte edilmiş özel vidalar

• Ø5 mm açılan dübel ile sabitleme

• 5 mm matkap deliği çapı

• 10 mm delik derinliği

• 32 mm bağlantı deliği merkez aralığı

• 37 mm kenar mesafesi

Önceden monte edilmiş bağlantı elemanları, montaj sırasında vidaların ve dübellerin ayrı ayrı konumlandırılması ihtiyacını azaltır.

Bu sistem, özellikle standart delik düzeniyle hazırlanan mobilya gövdelerinde kontrollü ve pratik montaj yapılmasına yardımcı olur.

SM Klipsleyerek Menteşe Bağlantısı

Häfele Metalla 310 K SM menteşe tabanı, uyumlu menteşe kolunun montaj plakasına klipslenerek bağlanmasını sağlayan bir bağlantı sistemine sahiptir.

Klipsleme özelliği sayesinde menteşe kolunun tabana takılması ve gerektiğinde tabandan ayrılması kolaylaşır.

Üründe iki farklı bağlantı yöntemi bulunmaktadır:

• Menteşe kolunun tabana bağlantısı: SM klipsleyerek montaj

• Menteşe tabanının dolap gövdesine bağlantısı: Önceden monte edilmiş özel vidalar ve Ø5 mm açılan dübeller ile montaj

Bu ayrım, ürünün montaj yönteminin doğru anlaşılması açısından önemlidir.

Klipsleyerek bağlantı sistemi, özellikle mobilya kapaklarının montajı, sökülmesi ve yeniden takılması gereken uygulamalarda kullanım kolaylığı sağlar.

0 mm Taban Yüksekliği

Ürün, 0 mm taban yüksekliğine sahiptir.

Menteşe tabanının yüksekliği, kullanılan menteşe koluyla birlikte dolap kapağının gövdeye göre konumlandırılmasını etkileyen teknik ölçülerden biridir.

Kapak binisi, menteşe tipi ve montaj geometrisine bağlı olarak farklı taban yükseklikleri kullanılabilir.

0 mm taban yüksekliği, ilgili Häfele Metalla 310 menteşe modelinin teknik montaj tablosunda bu ölçünün belirtildiği uygulamalar için tercih edilmelidir.

Montaj notu: 0 mm ve 2 mm menteşe tabanları farklı montaj geometrileri oluşturur. Doğru taban seçimi için kullanılacak menteşe modeli ve kapak bini dikkate alınmalıdır.

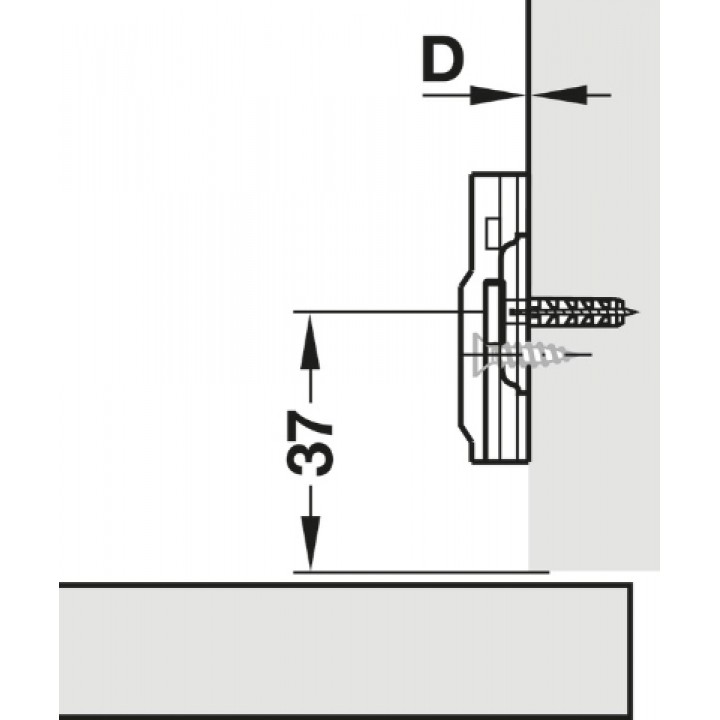

32 mm Vida Aralığı ve 37 mm Kenar Mesafesi

Menteşe tabanı, 32 mm bağlantı deliği merkez aralığına ve 37 mm kenar mesafesine sahiptir.

Bu ölçüler, montaj plakasının dolap yan paneli üzerindeki konumunu belirler.

32 mm delik aralığı, mobilya üretiminde kullanılan standart delik düzenleriyle uyumlu bir yerleşim sağlar.

37 mm kenar mesafesi ise tabanın panel üzerinde doğru noktaya konumlandırılmasına yardımcı olur.

Deliklerin belirtilen ölçülerde hazırlanması, menteşe tabanının doğru yerleştirilmesi ve kapak montajının uygun şekilde gerçekleştirilmesi açısından önemlidir.

Çelik Malzeme ve Nikel Kaplama

Häfele Metalla 310 K SM menteşe tabanı, çelik malzemeden üretilmiştir.

Çelik gövde, menteşe kolu ile dolap paneli arasında mekanik bağlantıyı oluşturan temel parçadır.

Nikel kaplama yüzeyi, metal menteşe bileşenleriyle uyumlu bir görünüm sunar.

Ürün, uyumlu Metalla 310 menteşelerle birlikte hem özel üretim mobilyalarda hem de modüler dolap sistemlerinde değerlendirilebilir.

Mimarlar ve İç Mimarlar Neden Häfele Metalla 310 K Ø5 mm Açılan Dübel ile Montaj Menteşe Tabanını Tercih Etmeli?

Häfele Metalla 310 K SM menteşe tabanı, standart montaj ölçüleri, önceden monte edilmiş bağlantı elemanları ve klipsleme sistemi sayesinde mobilya projelerinde uygulama kolaylığı sağlar.

Ø5 mm açılan dübel ile bağlantı yöntemi, uygun şekilde hazırlanmış mobilya panellerinde menteşe tabanının sabitlenmesine olanak tanır.

SM klipsleme sistemi, mobilya kapağının montaj ve sökme aşamalarını kolaylaştırır.

0 mm taban yüksekliği ise uygun menteşe kombinasyonlarında kapak konumlandırmasının teknik gerekliliklere göre planlanmasına yardımcı olur.

Bu özellikleriyle mutfak tasarımlarında, gardırop sistemlerinde, banyo mobilyalarında ve özel üretim dolap projelerinde tercih edilebilir.

Teknik Özellikler

Montaj Bilgisi

Montaj öncesinde dolap gövdesi üzerindeki bağlantı noktaları belirlenir.

Menteşe tabanı için delikler, 32 mm merkez aralığında ve panel kenarından 37 mm mesafede olacak şekilde hazırlanır.

Montaj delikleri 5 mm çapında ve 10 mm derinliğinde açılır.

Menteşe tabanı üzerindeki önceden monte edilmiş Ø5 mm açılan dübeller, hazırlanan deliklere yerleştirilir.

Özel vidalar sıkılarak dübellerin panel içerisinde açılması ve menteşe tabanının sabitlenmesi sağlanır.

Ardından uyumlu Häfele Metalla 310 menteşe kolu, SM klipsleme sistemiyle montaj plakasına bağlanır.

Kapak hizalaması ve gerekli menteşe ayarları, kullanılan menteşe modelinin teknik özelliklerine göre gerçekleştirilir.

Montaj notu: Delik çapı, derinliği ve montaj mesafeleri üreticinin teknik çizimlerine uygun olmalıdır. Yanlış delik ölçüleri bağlantı elemanlarının doğru şekilde sabitlenmesini engelleyebilir.

Kullanım Alanları

• Häfele Metalla 310 menteşe sistemleri

• Mutfak dolabı kapakları

• Gardırop ve giyinme odası dolapları

• Banyo mobilyaları

• Kiler ve depolama dolapları

• Ofis mobilyaları

• Modüler mobilya sistemleri

• Standart delik düzenine sahip dolap gövdeleri

• Özel üretim mobilya projeleri

Sonuç

Häfele Metalla 310 K SM Ø5 mm Açılan Dübel ile Klipsleyerek Montaj Menteşe Tabanı 0 mm Nikel, önceden monte edilmiş özel vidaları, açılan dübel bağlantısı ve SM klipsleme sistemiyle uyumlu Metalla 310 menteşeler için pratik bir montaj çözümüdür.

Çelik malzemesi, nikel kaplama yüzeyi, 0 mm taban yüksekliği, 32 mm bağlantı aralığı ve 37 mm kenar mesafesi sayesinde uygun ölçülerde hazırlanmış mobilya sistemlerinde kullanılabilir.
