Häfele Metalla 310 K SM Önceden Monte Edilmiş Euro Vidalı Eksantrik Ayarlı Klipsleyerek Montaj Menteşe Tabanı 2 mm Nikel

Metalla 310 Menteşe Uyumu | Önceden Monte Edilmiş Euro Vidalı Montaj | 2 mm Taban Yüksekliği | Eksantrik ile ±2 mm Yükseklik Ayarı | SM Klipsleme Sistemi

Ürün Açıklaması

Häfele Metalla 310 K SM Önceden Monte Edilmiş Euro Vidalı Eksantrik Ayarlı Klipsleyerek Montaj Menteşe Tabanı 2 mm Nikel, Häfele Metalla 310 serisinin uyumlu menteşelerini dolap gövdesine sabitlemek amacıyla geliştirilmiş, eksantrik yükseklik ayar mekanizmasına sahip çelik bir montaj plakasıdır.

Önceden monte edilmiş özel Euro vidaları sayesinde menteşe tabanı, uygun ölçülerde hazırlanmış dolap paneline vidalanarak sabitlenir. SM klipsleme sistemi ise uyumlu menteşe kolunun montaj plakasına kolayca bağlanmasını sağlar.

Ürünün öne çıkan özelliklerinden biri, eksantrik mekanizması sayesinde ±2 mm yükseklik ayarı yapılabilmesidir. Bu özellik, dolap kapaklarının montaj sonrasında dikey yönde hizalanmasına ve kapak aralıklarının düzenlenmesine yardımcı olur.

2 mm taban yüksekliği, 32 mm bağlantı deliği merkez aralığı ve 37 mm kenar mesafesiyle uygun Metalla 310 menteşe kombinasyonlarında kullanılabilir. Çelik gövdesi ve nikel kaplama yüzeyiyle mobilya sistemleri için işlevsel bir bağlantı çözümüdür.

ÖNEMLİ: Ürün yalnızca menteşe tabanıdır. Menteşe ayrıca satın alınmalıdır. Özel Euro vidaları menteşe tabanına önceden monte edilmiştir. Ürün, Häfele Metalla 310 serisinin uyumlu SM klipsleyerek montaj menteşeleriyle kullanılmalıdır.

Önceden Monte Edilmiş Euro Vidalı Montaj Sistemi

Bu menteşe tabanı, dolap gövdesine önceden monte edilmiş özel Euro vidaları kullanılarak sabitlenmek üzere tasarlanmıştır.

Euro vidaları, uygun ölçülerde hazırlanmış bağlantı deliklerine yerleştirilerek vidalanır. Vidaların menteşe tabanına önceden monte edilmiş olması, montaj sırasında bağlantı elemanlarının ayrı ayrı yerleştirilmesi ihtiyacını azaltır.

Montaj sisteminin teknik özellikleri:

• Önceden monte edilmiş özel Euro vidaları

• Vidalanarak montaj

• 5 mm matkap deliği çapı

• 12 mm delik derinliği

• 32 mm bağlantı deliği merkez aralığı

• 37 mm kenar mesafesi

• Eksantrik yükseklik ayar mekanizması

Bu bağlantı yöntemi, özellikle delik yerleşimi standartlaştırılmış mobilya panellerinde düzenli montaj yapılmasına yardımcı olur.

Montaj notu: Bu ürünün dolap gövdesine bağlantısı bastırılarak veya dübel çakılarak değil, önceden monte edilmiş Euro vidalarının vidalanmasıyla gerçekleştirilir.

Eksantrik Mekanizması ile ±2 mm Yükseklik Ayarı

Häfele Metalla 310 K SM menteşe tabanı, eksantrik yükseklik ayar mekanizmasına sahiptir.

Eksantrik mekanizması, montaj plakasının yükseklik konumunun kontrollü şekilde düzenlenmesini sağlayan bir sistemdir.

Montaj tamamlandıktan sonra eksantrik ayar vidası kullanılarak kapağın dikey konumu ±2 mm aralığında ayarlanabilir.

Bu sistemin avantajları:

• Eksantrik mekanizmasıyla kontrollü yükseklik ayarı

• ±2 mm dikey ayar imkânı

• Yan yana kullanılan dolap kapaklarının hizalanmasına yardımcı olması

• Montaj sonrası küçük konum farklılıklarının giderilebilmesi

• Kapak aralıklarının düzenlenmesini kolaylaştırması

Özellikle mutfak dolapları, gardıroplar ve çok kapaklı mobilya sistemlerinde kapakların aynı hizada konumlandırılması açısından işlevsel bir özelliktir.

Eksantrik ayar sistemi, menteşe tabanının bağlantı vidalarından ayrı bir yükseklik ayar mekanizması sunar.

SM Klipsleyerek Menteşe Bağlantısı

Häfele Metalla 310 K SM menteşe tabanı, uyumlu menteşe kolunun montaj plakasına klipslenerek bağlanmasını sağlayan SM bağlantı sistemine sahiptir.

Klipsleme özelliği, menteşe kolunun tabana takılması ve gerektiğinde tabandan ayrılması sırasında kullanım kolaylığı sağlar.

Üründe iki farklı bağlantı yöntemi bulunmaktadır:

• Menteşe kolunun tabana bağlantısı: SM klipsleyerek montaj

• Menteşe tabanının dolap gövdesine bağlantısı: Önceden monte edilmiş Euro vidalarıyla vidalanarak montaj

Bu iki bağlantı yöntemi farklı işlevlere sahiptir.

SM klipsleme sistemi, özellikle mobilya kapaklarının montajı, sökülmesi ve yeniden takılması gereken uygulamalarda pratik bir çözüm sunar.

2 mm Taban Yüksekliği

Ürün, 2 mm taban yüksekliğine sahiptir.

Menteşe tabanının yüksekliği, kullanılan menteşe koluyla birlikte dolap kapağının gövdeye göre konumlandırılmasını etkileyen teknik ölçülerden biridir.

Kapak binisi, menteşe modeli ve montaj geometrisine bağlı olarak farklı taban yükseklikleri tercih edilebilir.

2 mm taban, Häfele Metalla 310 serisinin ilgili menteşe modelinin montaj tablosunda bu yüksekliğin öngörüldüğü uygulamalarda kullanılmalıdır.

Montaj notu: 0 mm ve 2 mm taban yükseklikleri farklı montaj geometrileri oluşturur. Eksantrik mekanizmasının ±2 mm yükseklik ayarı sunması, ürünün 2 mm taban yüksekliğini değiştirmez. Bu iki ölçü farklı teknik özelliklerdir.

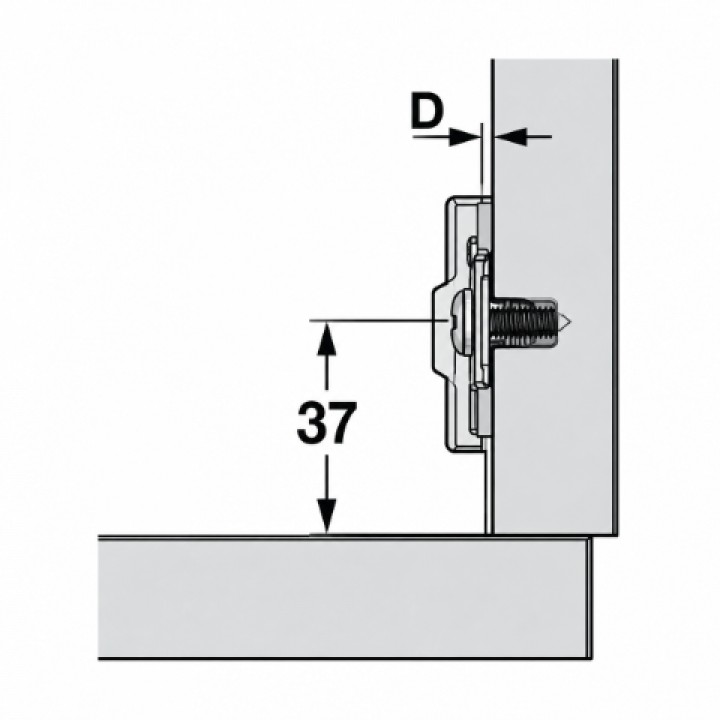

32 mm Bağlantı Aralığı ve 37 mm Kenar Mesafesi

Menteşe tabanı, 32 mm bağlantı deliği merkez aralığına ve 37 mm kenar mesafesine göre tasarlanmıştır.

Bu ölçüler, montaj plakasının dolap yan paneli üzerindeki konumunu belirler.

32 mm bağlantı aralığı, mobilya üretiminde yaygın kullanılan standart delik düzenleriyle uyumludur.

37 mm kenar mesafesi ise tabanın panel üzerinde doğru noktaya yerleştirilmesine yardımcı olur.

Euro vidalarının kullanılacağı bağlantı delikleri, üreticinin belirttiği 5 mm çap ve 12 mm derinlik ölçülerine uygun hazırlanmalıdır.

Bağlantı deliklerinin doğru konumlandırılması, menteşe tabanının uygun şekilde sabitlenmesi ve kapak hizalamasının gerçekleştirilmesi açısından önemlidir.

Çelik Malzeme ve Nikel Kaplama

Häfele Metalla 310 K SM menteşe tabanı, çelik malzemeden üretilmiştir.

Çelik gövde, menteşe koluyla dolap paneli arasında mekanik bağlantıyı oluşturan temel bileşendir.

Nikel kaplama yüzeyi, metal menteşe sistemleriyle uyumlu bir görünüm sunar.

Ürün, uyumlu Metalla 310 menteşelerle birlikte özel üretim mobilyalarda, modüler dolap sistemlerinde ve seri üretim uygulamalarında kullanılabilir.

Mimarlar ve İç Mimarlar Neden Häfele Metalla 310 K Euro Vidalı Eksantrik Ayarlı Menteşe Tabanını Tercih Etmeli?

Häfele Metalla 310 K SM menteşe tabanı, önceden monte edilmiş Euro vidaları, eksantrik yükseklik ayarı ve SM klipsleme sistemi sayesinde mobilya projelerinde montaj ve hizalama kolaylığı sağlar.

Euro vidalı bağlantı sistemi, uygun ölçülerde hazırlanmış panellerde menteşe tabanının düzenli şekilde sabitlenmesine yardımcı olur.

Eksantrik mekanizmasıyla sunulan ±2 mm yükseklik ayarı, özellikle birden fazla kapağın yan yana kullanıldığı tasarımlarda kapakların dikey konumlarının düzenlenmesini kolaylaştırır.

SM klipsleme sistemi, mobilya kapaklarının montaj ve sökme işlemlerinde pratiklik sağlar.

Nikel kaplama yüzeyi, metal menteşe bileşenleriyle görsel bütünlük oluşturulmasına katkı sağlar.

2 mm taban yüksekliği ise uygun menteşe kombinasyonlarında kapak konumlandırmasının teknik gerekliliklere göre planlanmasına imkân tanır.

Bu özellikleriyle mutfak tasarımlarında, gardırop sistemlerinde, banyo mobilyalarında ve özel üretim dolap projelerinde değerlendirilebilir.

Teknik Özellikler

Montaj Bilgisi

Montaj öncesinde dolap gövdesi üzerindeki bağlantı noktaları belirlenir.

Menteşe tabanı için delikler, 32 mm merkez aralığında ve panel kenarından 37 mm mesafede olacak şekilde hazırlanır.

Euro vidaları için 5 mm çapında ve 12 mm derinliğinde bağlantı delikleri açılır.

Menteşe tabanının önceden monte edilmiş Euro vidaları, hazırlanan deliklere hizalanır ve vidalanarak dolap gövdesine sabitlenir.

Ardından uyumlu Häfele Metalla 310 menteşe kolu, SM klipsleme sistemiyle montaj plakasına bağlanır.

Kapak montajı tamamlandıktan sonra eksantrik ayar mekanizması kullanılarak ±2 mm aralığında yükseklik ayarı yapılabilir.

Gerekli diğer kapak ayarları, kullanılan menteşe modelinin teknik özelliklerine göre gerçekleştirilir.

Montaj notu: Bağlantı delikleri ve montaj mesafeleri üreticinin teknik çizimlerine uygun hazırlanmalıdır. Özellikle 5 mm delik çapı ve 12 mm delik derinliği ölçülerine dikkat edilmelidir.

Kullanım Alanları

• Häfele Metalla 310 menteşe sistemleri

• Mutfak dolabı kapakları

• Gardırop ve giyinme odası dolapları

• Banyo mobilyaları

• Kiler ve depolama dolapları

• Ofis mobilyaları

• Modüler mobilya sistemleri

• Çok kapaklı dolap uygulamaları

• Önceden hazırlanmış Euro vida deliklerine sahip mobilya panelleri

• Özel üretim mobilya projeleri

• Seri üretim dolap sistemleri

Sonuç

Häfele Metalla 310 K SM Önceden Monte Edilmiş Euro Vidalı Eksantrik Ayarlı Klipsleyerek Montaj Menteşe Tabanı 2 mm Nikel, Euro vidalı bağlantı sistemi, eksantrik mekanizmasıyla sunduğu ±2 mm yükseklik ayarı ve SM klipsleme özelliğiyle uyumlu Metalla 310 menteşeler için işlevsel bir montaj çözümüdür.

Çelik malzemesi, nikel kaplama yüzeyi, 2 mm taban yüksekliği, 5 mm delik çapı, 12 mm delik derinliği, 32 mm bağlantı aralığı ve 37 mm kenar mesafesiyle uygun ölçülerde hazırlanmış mobilya sistemlerinde kullanılabilir.
