Häfele Metalla 310 K SM Ø10 mm Dübel ile Bastırılarak Montaj Menteşe Tabanı 0 mm Nikel

Metalla 310 Menteşe Uyumu | 0 mm Taban Yüksekliği | Ø10 mm Dübel ile Bastırılarak Montaj | SM Klipsleme Sistemi | Yükseklik Ayarı ±2 mm

Ürün Açıklaması

Häfele Metalla 310 K SM Ø10 mm Dübel ile Bastırılarak Montaj Menteşe Tabanı 0 mm Nikel, Häfele Metalla 310 serisinin uyumlu menteşelerinin dolap gövdesine sabitlenmesi için geliştirilmiş çelik bir montaj plakasıdır.

Önceden monte edilmiş özel vidalar ve Ø10 mm dübellerle kullanılan bağlantı sistemi, menteşe tabanının uygun ölçülerde hazırlanmış dolap paneline bastırılarak yerleştirilmesini sağlar. SM klipsleme özelliği sayesinde uyumlu menteşe kolu, montaj plakasına pratik şekilde bağlanabilir.

0 mm taban yüksekliği ve ±2 mm yükseklik ayarı, mobilya kapağının konumlandırılması ve hizalanması sırasında dikkate alınabilecek teknik özelliklerdir. Nikel kaplama yüzeyi ve çelik gövdesiyle farklı dolap uygulamalarında kullanılabilir.

ÖNEMLİ: Ürün yalnızca menteşe tabanıdır. Menteşe ayrıca satın alınmalıdır. Häfele Metalla 310 serisinin uyumlu SM klipsleyerek montaj menteşeleriyle kullanılmalıdır.

Ø10 mm Dübel ile Bastırılarak Montaj Sistemi

Bu menteşe tabanı, önceden monte edilmiş özel vidalar ve Ø10 mm dübeller kullanılarak dolap gövdesine bastırılarak monte edilmek üzere tasarlanmıştır.

Montaj öncesinde dolap panelinde belirtilen çap ve derinlikte delikler hazırlanır. Menteşe tabanının dübelleri bu deliklere yerleştirilerek uygun montaj yöntemiyle sabitlenir.

Sistemin başlıca özellikleri:

• Önceden monte edilmiş özel vidalı bağlantı elemanları

• Ø10 mm dübel ile bastırılarak montaj

• 10 mm matkap deliği çapı

• 10 mm delik derinliği

• 32 mm montaj deliği merkez aralığı

• 37 mm kenar mesafesi

Önceden monte edilmiş bağlantı elemanları, montaj sırasında dübellerin ve vidaların ayrı ayrı hazırlanması ihtiyacını azaltır.

Bu montaj yöntemi, özellikle delikleri önceden hazırlanmış mobilya panellerinde hızlı ve düzenli bir uygulama yapılmasına yardımcı olur.

SM Klipsleyerek Menteşe Bağlantısı

Häfele Metalla 310 K SM menteşe tabanı, uyumlu menteşe kolunun montaj plakasına klipslenerek bağlanmasını sağlayan bir bağlantı sistemine sahiptir.

SM klipsleme özelliği, menteşe kolunun tabana takılması ve gerektiğinde tabandan ayrılması sırasında kullanım kolaylığı sağlar.

Ürünün iki farklı bağlantı aşaması bulunmaktadır:

• Menteşe kolunun tabana bağlantısı: SM klipsleyerek montaj

• Menteşe tabanının dolap gövdesine bağlantısı: Önceden monte edilmiş özel vidalar ve Ø10 mm dübeller ile bastırılarak montaj

Bu iki montaj yönteminin birbirinden farklı olduğu dikkate alınmalıdır.

Klipsleme sistemi, özellikle dolap kapaklarının montajı, sökülmesi ve yeniden takılması gereken uygulamalarda pratiklik sunar.

0 mm Taban Yüksekliği

Ürün, 0 mm taban yüksekliğine sahiptir.

Menteşe tabanının yüksekliği, kullanılan menteşe koluyla birlikte dolap kapağının gövdeye göre konumlandırılmasını etkileyen teknik ölçülerden biridir.

Kapak binisi, menteşe modeli ve montaj geometrisine bağlı olarak farklı taban yükseklikleri kullanılabilir.

0 mm taban, Häfele Metalla 310 serisinin ilgili menteşe modelinin montaj tablosunda bu yüksekliğin öngörüldüğü uygulamalarda tercih edilmelidir.

Montaj notu: 0 mm ve 2 mm menteşe tabanları farklı montaj geometrileri oluşturur. Doğru taban seçimi için kullanılacak menteşe modeli, kapak bini ve üreticinin teknik çizimleri dikkate alınmalıdır.

±2 mm Yükseklik Ayarı

Häfele Metalla 310 K SM menteşe tabanı, ±2 mm yükseklik ayarı imkânı sunar.

Bu özellik, montaj sonrasında dolap kapağının dikey konumunun ayarlanmasına yardımcı olur.

Yükseklik ayarı sayesinde kapakların birbiriyle hizalanması ve dolap gövdesine göre konumlarının düzenlenmesi kolaylaşır.

Özellikle birden fazla kapağın yan yana kullanıldığı mutfak dolapları, gardıroplar ve modüler mobilya sistemlerinde kapak hizalaması açısından önemli bir özelliktir.

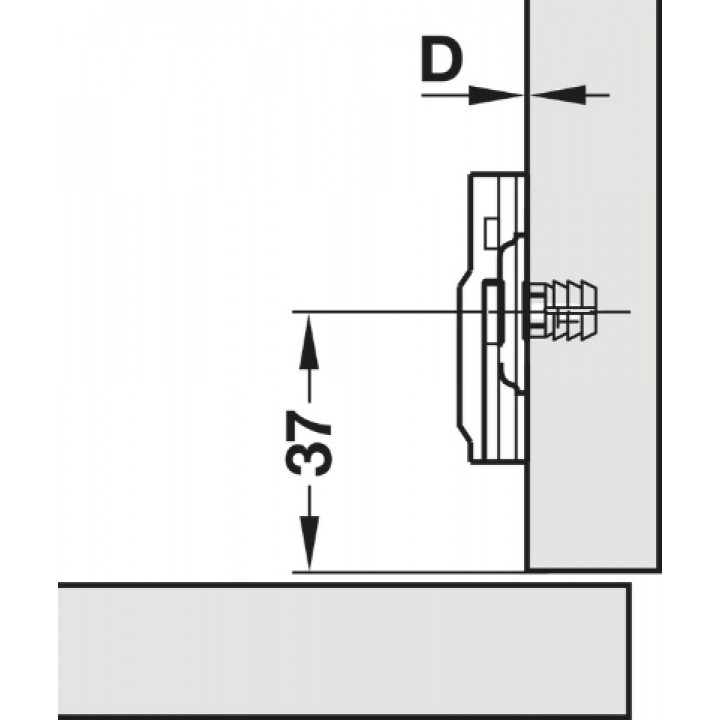

32 mm Vida Aralığı ve 37 mm Kenar Mesafesi

Menteşe tabanı, 32 mm bağlantı deliği merkez aralığına ve 37 mm kenar mesafesine göre tasarlanmıştır.

Bu ölçüler, montaj plakasının dolap yan paneli üzerindeki konumunu belirler.

32 mm delik aralığı, mobilya üretiminde yaygın kullanılan standart delik düzenleriyle uyumlu bir yerleşim sağlar.

37 mm kenar mesafesi ise menteşe tabanının panel üzerinde doğru noktaya konumlandırılmasına yardımcı olur.

Montaj deliklerinin belirtilen ölçülerde hazırlanması, menteşe tabanının uygun şekilde yerleştirilmesi açısından önemlidir.

Çelik Malzeme ve Nikel Kaplama

Häfele Metalla 310 K SM menteşe tabanı, çelik malzemeden üretilmiştir.

Çelik gövde, menteşe koluyla dolap paneli arasında mekanik bağlantıyı oluşturan temel bileşendir.

Nikel kaplama yüzeyi, metal menteşe sistemleriyle uyumlu bir görünüm sunar.

Ürün; mutfak dolapları, gardıroplar, banyo mobilyaları ve farklı depolama sistemlerinde, uyumlu Häfele Metalla 310 menteşelerle birlikte kullanılabilir.

Mimarlar ve İç Mimarlar Neden Häfele Metalla 310 K Ø10 mm Dübelli Menteşe Tabanını Tercih Etmeli?

Häfele Metalla 310 K SM menteşe tabanı, önceden monte edilmiş bağlantı elemanları, standart delik ölçüleri ve klipsleme sistemiyle mobilya projelerinde uygulama kolaylığı sağlar.

Ø10 mm dübel ile bastırılarak montaj yöntemi, uygun şekilde hazırlanmış dolap panellerinde bağlantı işleminin gerçekleştirilmesine olanak tanır.

SM klipsleme sistemi, mobilya kapaklarının montaj ve sökme işlemlerini kolaylaştırır.

±2 mm yükseklik ayarı, özellikle yan yana kullanılan dolap kapaklarının hizalanmasında fayda sağlar.

0 mm taban yüksekliği ise uygun menteşe kombinasyonlarında kapak konumlandırmasının teknik gerekliliklere göre planlanmasına yardımcı olur.

Bu özellikleriyle özel üretim mobilyalarda, modüler dolap sistemlerinde ve seri üretim uygulamalarında değerlendirilebilir.

Teknik Özellikler

Montaj Bilgisi

Montaj öncesinde dolap gövdesi üzerindeki bağlantı noktaları belirlenir.

Menteşe tabanı için delikler, 32 mm merkez aralığında ve panel kenarından 37 mm mesafede olacak şekilde hazırlanır.

Montaj delikleri 10 mm çapında ve 10 mm derinliğinde açılır.

Menteşe tabanının önceden monte edilmiş Ø10 mm dübelleri, hazırlanan deliklere yerleştirilir.

Taban, uygun baskı uygulanarak dolap gövdesine sabitlenir.

Ardından uyumlu Häfele Metalla 310 menteşe kolu, SM klipsleme sistemiyle montaj plakasına bağlanır.

Gerekli kapak hizalaması, tabanın ±2 mm yükseklik ayarı ve kullanılan menteşenin ayar özellikleri dikkate alınarak gerçekleştirilir.

Montaj notu: Delik çapı, delik derinliği ve montaj mesafeleri üreticinin teknik çizimlerine uygun hazırlanmalıdır. Yanlış delik ölçüleri dübellerin doğru şekilde yerleşmesini ve bağlantının güvenli biçimde yapılmasını engelleyebilir.

Kullanım Alanları

• Häfele Metalla 310 menteşe sistemleri

• Mutfak dolabı kapakları

• Gardırop ve giyinme odası dolapları

• Banyo mobilyaları

• Kiler ve depolama dolapları

• Ofis mobilyaları

• Modüler mobilya sistemleri

• Standart delik düzenine sahip dolap gövdeleri

• Özel üretim mobilya projeleri

• Seri üretim dolap uygulamaları

Sonuç

Häfele Metalla 310 K SM Ø10 mm Dübel ile Bastırılarak Montaj Menteşe Tabanı 0 mm Nikel, önceden monte edilmiş özel vidaları, dübelli bağlantı sistemi ve SM klipsleme özelliğiyle uyumlu Metalla 310 menteşeler için işlevsel bir montaj çözümüdür.

Çelik malzemesi, nikel kaplama yüzeyi, 0 mm taban yüksekliği, ±2 mm yükseklik ayarı, 32 mm bağlantı aralığı ve 37 mm kenar mesafesiyle uygun ölçülerde hazırlanmış mobilya sistemlerinde kullanılabilir.
