Häfele Köşeli Kilit Karşılığı 41 × 25,5 × 11,5 mm Paslanmaz Çelik

LockerLock LL 100 / LL 200 / LL 300 Uyumlu | Açılı Çelik Gövde | Paslanmaz Çelik Görünüm | Vidalanarak Montaj | 32 mm Delik Sistemi

Häfele Köşeli Kilit Karşılığı, elektronik dolap kilit sistemlerinde kilit mekanizmasının karşılığını oluşturmak amacıyla tasarlanmış, açılı yapıya sahip metal bir bağlantı elemanıdır.

LockerLock LL 100, LL 200 ve LL 300 dolap kilitleriyle uyumlu olan ürün, kilit mekanizmasının karşısına monte edilerek kapak ile dolap gövdesi arasındaki kilitleme bağlantısının oluşturulmasına yardımcı olur.

41 × 25,5 × 11,5 mm ölçülerindeki kompakt tasarımı, çelik malzemesi ve paslanmaz çelik görünümündeki nikel kaplama yüzeyiyle mobilya kilit sistemleri için tamamlayıcı bir montaj çözümü sunar.

Köşeli Kilit Karşılığı Ne İşe Yarar?

Köşeli kilit karşılığı, dolap kapağında veya gövdesinde bulunan kilit mekanizmasının karşı tarafta tutunacağı bağlantı parçasıdır.

Kilit çalıştırıldığında, kilitleme elemanı karşılık üzerindeki uygun bölüme geçerek kapağın kilitli konumda tutulmasını sağlar.

Açılı formu sayesinde düz kilit karşılıklarından farklı bir montaj geometrisi sunar. Özellikle köşeli bağlantı gerektiren dolap ve mobilya uygulamalarında kullanılır.

Bu ürün tek başına bir kilit değildir. Uyumlu LockerLock kilit sistemiyle birlikte kullanılan tamamlayıcı bir parçadır.

LockerLock Kilit Sistemleriyle Uyumluluk

Häfele Köşeli Kilit Karşılığı, aşağıdaki elektronik dolap kilidi modelleriyle kullanım için belirtilmiştir:

• LockerLock LL 100

• LockerLock LL 200

• LockerLock LL 300

Ürün, bu kilit sistemlerinin uygun montaj düzenlerinde kilit karşılığı olarak görev yapar.

Montaj öncesinde kullanılan kilidin konumu, kilitleme elemanının hareket yönü ve kapak ile gövde arasındaki mesafe kontrol edilmelidir.

Açılı Çelik Gövde

Köşeli tasarım, ürünün iki farklı yüzey doğrultusunda konumlandırılmasına olanak tanır.

Çelik malzemeden üretilen gövde, kilit mekanizmasının karşılık parçasını oluşturur. Kompakt yapısı sayesinde mobilya içerisindeki bağlantı alanlarına yerleştirilebilir.

Ürünün açılı formu, kilit dilinin karşılık üzerindeki uygun noktaya denk getirilmesini sağlayacak şekilde monte edilmelidir.

Paslanmaz Çelik Görünüm ve Nikel Kaplama

Ürün, paslanmaz çelik görünümünde metalik bir yüzeye sahiptir.

Üreticinin belirttiği üst yüzey işlemi nikel kaplamadır. Ana malzemesi ise çeliktir. Başlıkta kullanılan paslanmaz çelik ifadesi ürünün renk ve görünümünü tanımlar; ürünün paslanmaz çelik malzemeden üretildiği anlamına gelmez.

Metalik yüzeyi, dolap içerisindeki diğer metal bağlantı ve kilit donanımlarıyla görsel uyum oluşturur.

41 × 25,5 × 11,5 mm Kompakt Ölçüler

Häfele Köşeli Kilit Karşılığı, dolap kilit sistemlerine uygun kompakt ölçülerde tasarlanmıştır.

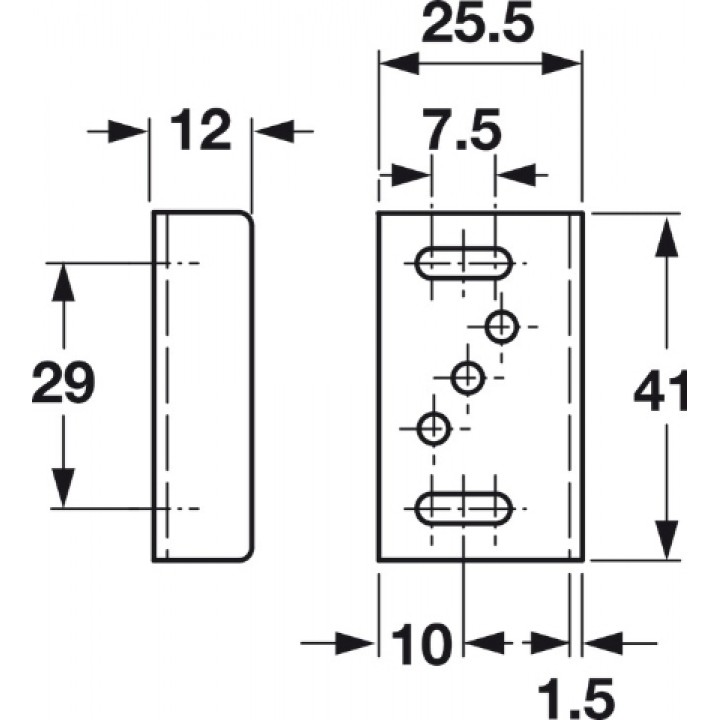

Ürün ölçüleri:

• Uzunluk: 41 mm

• Genişlik: 25,5 mm

• Nominal ölçü: 41 × 25,5 × 11,5 mm

• Üretici detayında belirtilen derinlik: 12 mm

• Malzeme kalınlığı: 1,5 mm

Ürünün nominal ölçüsü ile teknik detayda belirtilen derinlik değeri arasında küçük bir farklılık bulunduğundan, hassas montaj uygulamalarında teknik çizim esas alınmalıdır.

32 mm Delik Sistemine Uygun Montaj

Ürün, 32 mm serisi matkap deliği düzenine uygun şekilde vidalanarak monte edilir.

Bağlantı yüzeyinde iki adet uzun delik ve üç adet yuvarlak vida deliği bulunur.

Uzun delikler, montaj sırasında karşılığın konumlandırılmasına yardımcı olurken yuvarlak delikler sabitleme için alternatif bağlantı noktaları sunar.

Montaj sırasında kilit mekanizması ile karşılık parçasının aynı çalışma ekseninde bulunmasına dikkat edilmelidir.

Teknik Özellikler

Marka: Häfele

Ürün Adı: Köşeli Kilit Karşılığı

Ürün Numarası: 239.47.604

Ürün Tipi: Açılı Kilit Karşılığı

Renk / Görünüm: Paslanmaz Çelik

Üretici Üst Yüzey Tanımı: Nikel Kaplama

Malzeme: Çelik

Şekil: Açılı / Köşeli

Uzunluk: 41 mm

Genişlik: 25,5 mm

Nominal Ölçü: 41 × 25,5 × 11,5 mm

Teknik Detayda Belirtilen Derinlik: 12 mm

Malzeme Kalınlığı: 1,5 mm

Vida Delikleri: 2 Uzun Delik, 3 Yuvarlak Delik

Montaj Şekli: Vidalanarak

Montaj Uyumluluğu: 32 mm Serisi Delik Sistemi

Uyumlu Kilitler: LockerLock LL 100 / LL 200 / LL 300

Paket Birim Miktarı: 1 Adet

Montaj Bilgisi

Montaj öncesinde kullanılacak LockerLock kilidinin yerleşimi belirlenmelidir.

Köşeli kilit karşılığı, kilitleme elemanının karşılık üzerinde doğru noktaya ulaşabileceği şekilde dolap gövdesine veya uygulamaya uygun bağlantı yüzeyine konumlandırılır.

Ürün, üzerindeki vida deliklerinden uygun bağlantı vidaları kullanılarak sabitlenir.

Montaj tamamlandıktan sonra dolap kapağı açılıp kapatılarak kilit mekanizmasının karşılıkla düzgün şekilde çalıştığı kontrol edilmelidir.

Bağlantı vidalarının paket içeriğine dahil olduğu üretici bilgilerinde belirtilmemiştir.

Kullanım Alanları

Häfele Köşeli Kilit Karşılığı; LockerLock LL 100, LL 200 ve LL 300 elektronik dolap kilitlerinin kullanıldığı uyumlu mobilya uygulamalarında tercih edilebilir.

Dolap kapakları, kilitlenebilir depolama üniteleri, personel dolapları ve benzeri mobilya sistemlerinde uygun kilit mekanizmasıyla birlikte kullanılabilir.

Paket İçeriği

1 adet Häfele Köşeli Kilit Karşılığı, 41 × 25,5 × 11,5 mm, Paslanmaz Çelik Görünüm.

LockerLock elektronik kilit mekanizması ürüne dahil değildir ve ayrıca temin edilmelidir.

Sonuç

Häfele Köşeli Kilit Karşılığı 41 × 25,5 × 11,5 mm Paslanmaz Çelik; açılı çelik gövdesi, nikel kaplama yüzeyi ve 32 mm delik sistemine uygun vidalı montaj yapısıyla LockerLock elektronik dolap kilitleri için tamamlayıcı bir bağlantı elemanıdır.

LL 100, LL 200 ve LL 300 modelleriyle uyumlu yapısı sayesinde uygun mobilya uygulamalarında kilit mekanizmasının karşılık bağlantısını oluşturmak amacıyla kullanılır.
