Häfele Dialock EFL 3 G3 Geri Bildirim Kontaksız Elektronik Mobilya Kilidi 12 V

3. Nesil Elektronik Kilit Sistemi | FT 200 Mobilya Terminali ile Uyumlu | Kendinden Ayarlı Kilitleme Bileşeni | Gizli Montaj | Gümüş Gri

Häfele Dialock EFL 3 G3, mobilya kapakları ve çekmecelerde elektronik erişim kontrolü sağlamak amacıyla geliştirilmiş, üçüncü nesil bir elektronik mobilya kilididir.

Kompakt gövdesi sayesinde mobilyaya gizli şekilde entegre edilebilir. Yetkilendirilmiş kullanıcı anahtarı ile çalışan sistem, FT 200 mobilya terminali üzerinden kontrol edilerek yalnızca erişim izni bulunan kişilerin ilgili mobilya bölümünü açmasına olanak tanır.

237.59.200 ürün numaralı bu model, geri bildirim kontağı bulunmayan EFL 3 G3 versiyonudur.

Elektronik Kilitleme ve Çalışma Prensibi

Häfele FT 200 mobilya terminali ile birlikte kullanıldığında, yetkili kullanıcı anahtarı antene okutularak elektronik kilide açılma sinyali gönderilir.

Yaylı kilit çalışma modunda, kilit serbest bırakıldıktan sonra fabrika ayarı olarak 3 saniye boyunca açık kalır. Belirlenen süre dolduğunda yeniden kilitlenir. Açık kalma süresi, sistemin uygun şekilde programlanmasıyla 30 saniyeye kadar ayarlanabilir.

Kilit sürgüsü çalışma modunda ise yetkili kullanıcı anahtarı kullanılarak kilidin kalıcı olarak açık veya kilitli konuma alınması mümkündür.

FT 200 Mobilya Terminali ile Uyumlu

EFL 3 G3, Häfele Dialock FT 200 mobilya terminaliyle birlikte kullanılmak üzere tasarlanmıştır.

Bir FT 200 terminaline doğrudan dört adede kadar EFL 3 veya EFL 3C elektronik mobilya kilidi bağlanabilir.

Daha fazla kilitleme noktası gerektiren uygulamalarda Häfele MLA 6P veya MLA 8 çoklu kilit adaptörlerinden yararlanılabilir. Bu sayede birden fazla dolap, çekmece veya mobilya kapağının aynı erişim kontrol sistemi üzerinden yönetilmesi mümkündür.

Her kilit için uygun CC 200 G3 bağlantı kablosu ayrıca gereklidir.

Kendinden Ayarlı Kilitleme Bileşeni

Ürün, kendinden ayarlı kilitleme bileşeniyle birlikte sunulur.

Bu yapı, kilit ve kilitleme bileşeni arasında belirli montaj toleranslarının karşılanmasına yardımcı olur. Kilitleme bileşeni, mobilya kapağının hareketi sırasında kilit mekanizmasıyla eşleşecek şekilde tasarlanmıştır.

Katalog bilgisine göre sistem, 2D tolerans telafisine sahip kilitleme bileşeniyle donatılmıştır.

Gizli Montaj ve Kullanım Alanları

EFL 3 G3, mobilya gövdesine entegre edilerek dışarıdan görünmeyen bir elektronik kilitleme çözümü oluşturur.

Başlıca kullanım alanları; ofis mobilyaları, çalışma alanlarındaki dolaplar, çekmeceler, personel dolapları ve kontrollü erişim gerektiren iç mekân mobilyalarıdır.

Kilit, mobilyanın tasarım bütünlüğünü koruyarak elektronik erişim kontrolü uygulanmasını sağlar.

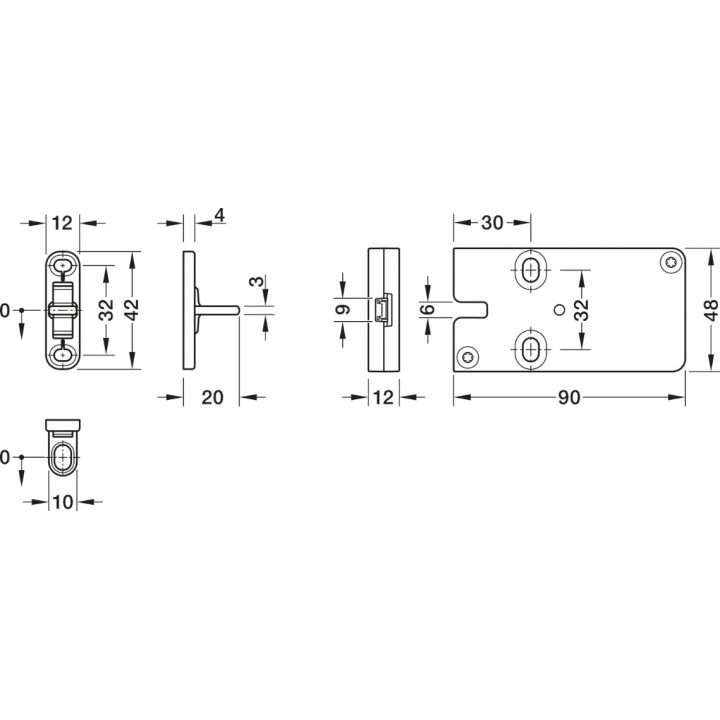

Teknik Özellikler

Marka: Häfele

Seri: Dialock

Model: EFL 3 G3

Ürün Numarası: 237.59.200

Ürün Tipi: Elektronik Mobilya Kilidi

Nesil: G3 – 3. Nesil

Versiyon: Geri Bildirim Kontaksız

Çalışma Gerilimi: 12 V DC

Maksimum Akım Tüketimi: 0,46 A

Sürekli Akım Tüketimi: 18 mA

Koruma Derecesi: IP20

Çalışma Sıcaklığı: 0 °C ile +55 °C

Bağıl Nem: %10–95, Yoğuşmasız

Kullanım Ömrü: 100.000 Açma ve Kapama İşlemi

Kapak Kapatma Çekme Yükü: 1000 N

Kilit Gövdesi Malzemesi: Çinko Alaşımı

Kilit Gövdesi Rengi: Gümüş Gri

Kilit Gövdesi Yüzeyi: Nikel Kaplama

Uyumlu Mobilya Terminali: Häfele FT 200

Bağlantı Kablosu: Häfele CC 200 G3

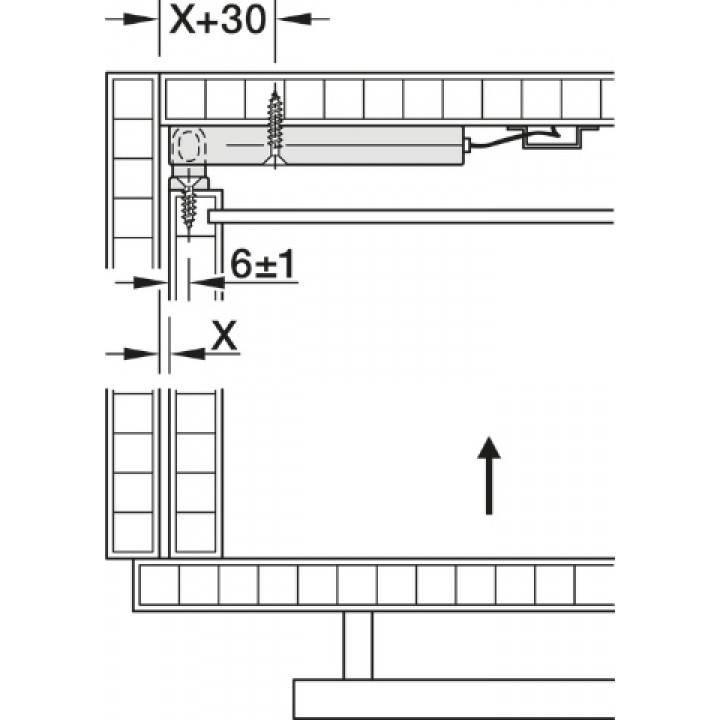

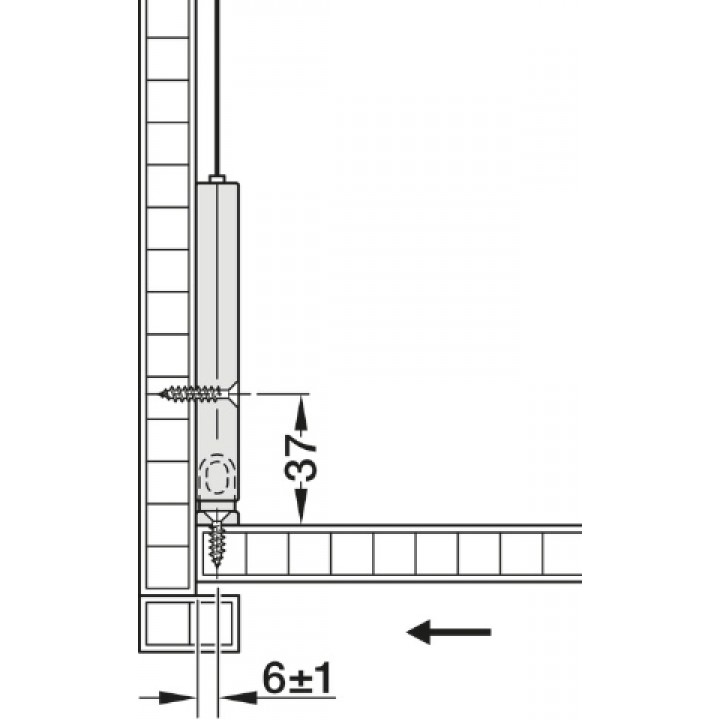

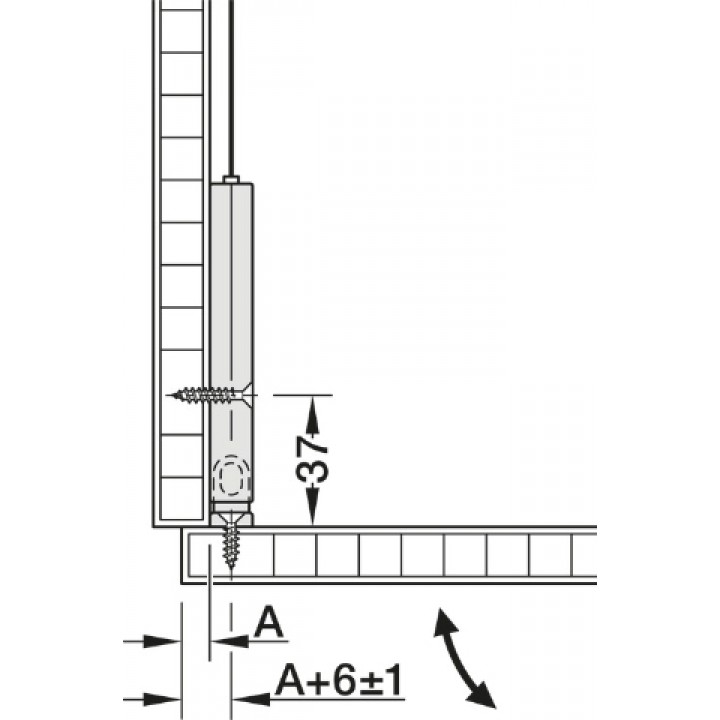

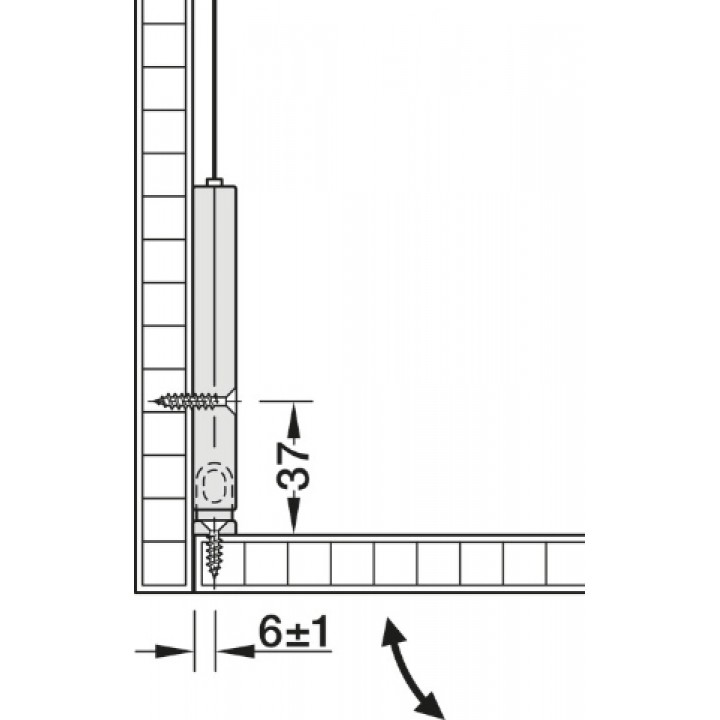

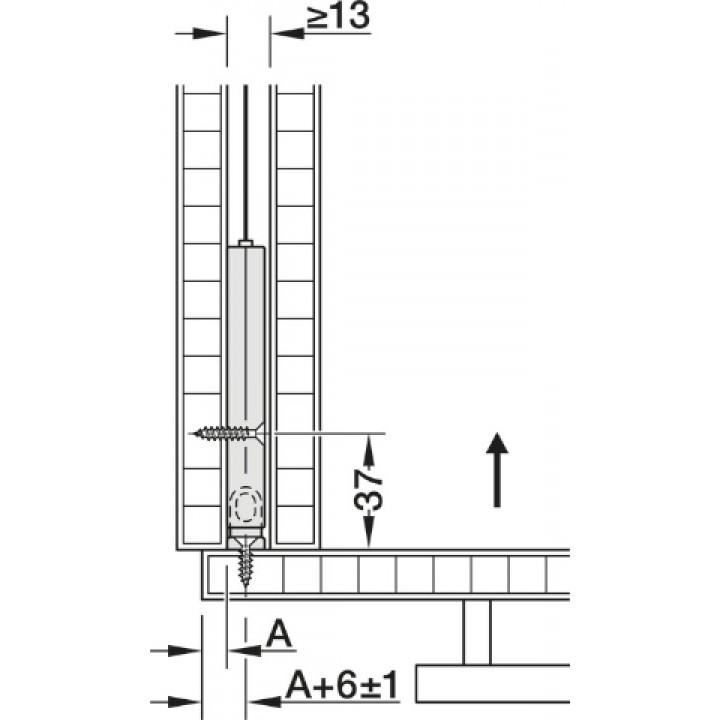

Montaj Bilgisi

Elektronik kilit, uygun montaj ölçüleri doğrultusunda mobilya gövdesine yerleştirilir. Kilitleme bileşeni ise kapak veya çekmece üzerinde kilit mekanizmasıyla karşılıklı çalışacak şekilde konumlandırılır.

Montaj yerinin doğru belirlenmesi için Häfele EFL 3 / EFL 3C işaretleme şablonunun kullanılması önerilir.

Önemli: EFL 3 / EFL 3C sistemleri metal veya metal kaplamalı mobilyalara montaj için uygun değildir. Montaj yüzeyi ile kilitleme bileşeni arasına ek metal kapak veya metal malzeme yerleştirilmemelidir.

Geri Bildirim Kontaksız Versiyon

237.59.200 ürün numaralı EFL 3 G3, geri bildirim kontağı bulunmayan standart modeldir.

Kapak durumunun izlenmesi ve geri bildirim kontağı gerektiren uygulamalar için EFL 3C G3 (237.59.201) modeli tercih edilmelidir.

Paket İçeriği

• 1 Adet Häfele Dialock EFL 3 G3 Elektronik Mobilya Kilidi

• 1 Adet Kendinden Ayarlı Kilitleme Bileşeni

Ayrıca Sipariş Edilmesi Gereken Sistem Bileşenleri

Elektronik kilidin çalıştırılması için uygulamaya uygun Dialock sistem bileşenleri ayrıca temin edilmelidir. Bunlar arasında FT 200 mobilya terminali, PS 4 güç kaynağı, FAN 200 anten, CC 200 G3 bağlantı kablosu, programlama kartları ve kullanıcı anahtarları bulunur.

Sonuç

Häfele Dialock EFL 3 G3, mobilyalarda gizli montajla elektronik kilitleme sağlamak için geliştirilmiş, FT 200 terminaliyle uyumlu bir elektronik mobilya kilididir. Kendinden ayarlı kilitleme bileşeni ve kompakt tasarımıyla kontrollü erişim gerektiren mobilya uygulamalarında kullanılabilir.
