Häfele Dialock EFL 3C G3 Geri Bildirim Kontaklı Elektronik Mobilya Kilidi 12 V

3. Nesil Elektronik Kilit Sistemi | Kapak Durumu İzleme Özelliği | FT 200 Mobilya Terminali ile Uyumlu | Kendinden Ayarlı Kilitleme Bileşeni | Gümüş Gri

Häfele Dialock EFL 3C G3, mobilya kapakları ve çekmecelerde elektronik erişim kontrolü sağlamak amacıyla geliştirilmiş, geri bildirim kontaklı üçüncü nesil elektronik mobilya kilididir.

Kompakt gövdesi sayesinde mobilyaya gizli şekilde entegre edilebilir. Häfele FT 200 mobilya terminaliyle birlikte çalışarak yetkilendirilmiş kullanıcıların ilgili mobilya bölümüne erişmesini sağlar.

237.59.201 ürün numaralı EFL 3C G3 modelinin standart EFL 3 G3 versiyonundan temel farkı, kapak durumunun izlenmesini sağlayan geri bildirim kontağına sahip olmasıdır.

Geri Bildirim Kontağı ve Kapak Durumu İzleme

EFL 3C G3, entegre geri bildirim kontağı sayesinde kapak durumunun izlenmesi gereken elektronik mobilya kilitleme uygulamaları için tasarlanmıştır.

Bu özellik, kilitleme bileşenindeki mıknatısla birlikte çalışarak kapak durumuna ilişkin geri bildirim alınmasını sağlar.

Geri bildirim fonksiyonunun kullanılabilmesi için EFL 3C modeline uygun mıknatıslı kilitleme bileşeni kullanılmalıdır. Sistem üzerinden durum gösterimi veya ilave alarm fonksiyonları isteniyorsa uygulamaya uygun ek modüller gerekebilir.

Elektronik Kilitleme ve Çalışma Prensibi

Häfele FT 200 mobilya terminali ile birlikte kullanıldığında, yetkili kullanıcı anahtarı antene okutularak elektronik kilide açılma sinyali gönderilir.

Yaylı kilit çalışma modunda kilit, fabrika ayarı olarak 3 saniye boyunca serbest bırakılır. Bu süre dolduğunda yeniden kilitlenir. Açık kalma süresi, uygun programlamayla 30 saniyeye kadar ayarlanabilir.

Kilit sürgüsü çalışma modunda ise yetkili kullanıcı anahtarı kullanılarak kilit kalıcı olarak açık veya kilitli konuma alınabilir.

FT 200 Mobilya Terminali ile Uyumlu

EFL 3C G3, Häfele Dialock FT 200 mobilya terminaliyle birlikte kullanılmak üzere geliştirilmiştir.

Bir FT 200 terminaline doğrudan dört adede kadar EFL 3 veya EFL 3C elektronik mobilya kilidi bağlanabilir.

Daha fazla kilitleme noktası gerektiren uygulamalarda Häfele MLA 6P veya MLA 8 çoklu kilit adaptörleri kullanılabilir. Böylece birden fazla dolap, çekmece veya mobilya kapağının erişim kontrolü aynı sistem üzerinden gerçekleştirilebilir.

Her kilit için uygun CC 200 G3 bağlantı kablosu ayrıca gereklidir.

Kendinden Ayarlı Kilitleme Bileşeni

Ürün, kendinden ayarlı kilitleme bileşeniyle birlikte sunulur.

Bu yapı, kilit ile kilitleme bileşeni arasında oluşabilecek belirli montaj toleranslarının karşılanmasına yardımcı olur. Kilitleme bileşeni, mobilya kapağının hareketi sırasında elektronik kilit mekanizmasıyla eşleşecek şekilde tasarlanmıştır.

EFL 3C modelinin geri bildirim fonksiyonunda kullanılacak kilitleme bileşeninin mıknatıslı versiyon olması gerekir.

Gizli Montaj ve Kullanım Alanları

EFL 3C G3, mobilya gövdesine entegre edilerek dışarıdan görünmeyen bir elektronik kilitleme çözümü oluşturur.

Ofis mobilyaları, personel dolapları, çalışma alanlarındaki çekmeceler, kontrollü erişim gerektiren saklama bölümleri ve kapak durumunun takip edilmesi istenen iç mekân mobilyalarında kullanılabilir.

Gizli montaj yapısı, mobilyanın dış görünümünü korurken elektronik erişim kontrolünün uygulanmasına olanak tanır.

Teknik Özellikler

Marka: Häfele

Seri: Dialock

Model: EFL 3C G3

Ürün Numarası: 237.59.201

Ürün Tipi: Elektronik Mobilya Kilidi

Nesil: G3 – 3. Nesil

Versiyon: Geri Bildirim Kontaklı

Çalışma Gerilimi: 12 V DC

Maksimum Akım Tüketimi: 0,46 A

Sürekli Akım Tüketimi: 18 mA

Koruma Derecesi: IP20

Çalışma Sıcaklığı: 0 °C ile +55 °C

Bağıl Nem: %10–95, Yoğuşmasız

Kullanım Ömrü: 100.000 Açma ve Kapama İşlemi

Kapak Kapatma Çekme Yükü: 1000 N

Kilit Gövdesi Malzemesi: Çinko Alaşımı

Kilit Gövdesi Rengi: Gümüş Gri

Kilit Gövdesi Yüzeyi: Nikel Kaplama

Uyumlu Mobilya Terminali: Häfele FT 200

Bağlantı Kablosu: Häfele CC 200 G3

Geri Bildirim Fonksiyonu: Kapak Durumu İzleme

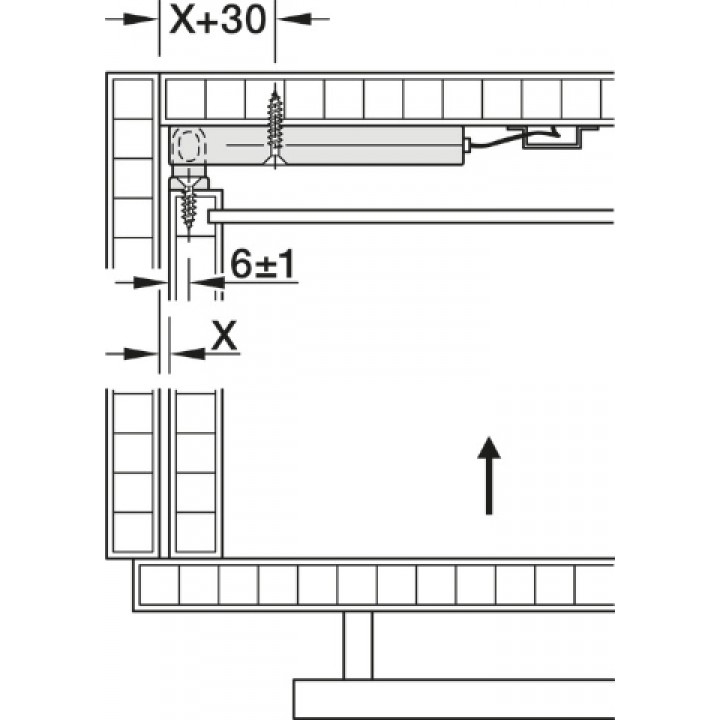

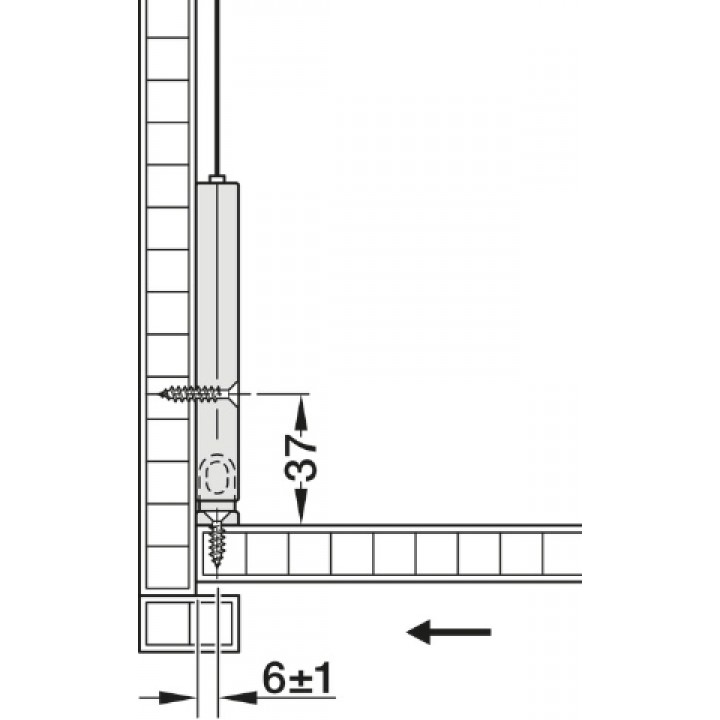

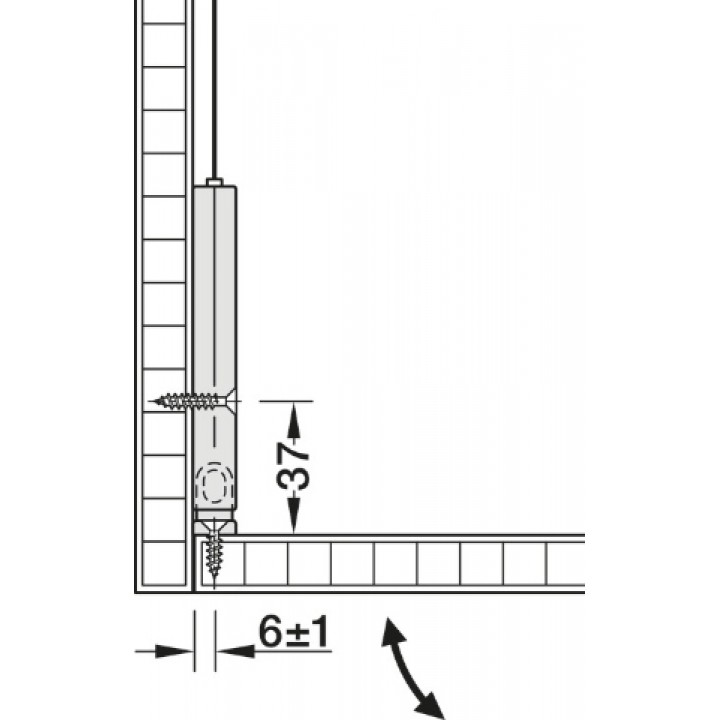

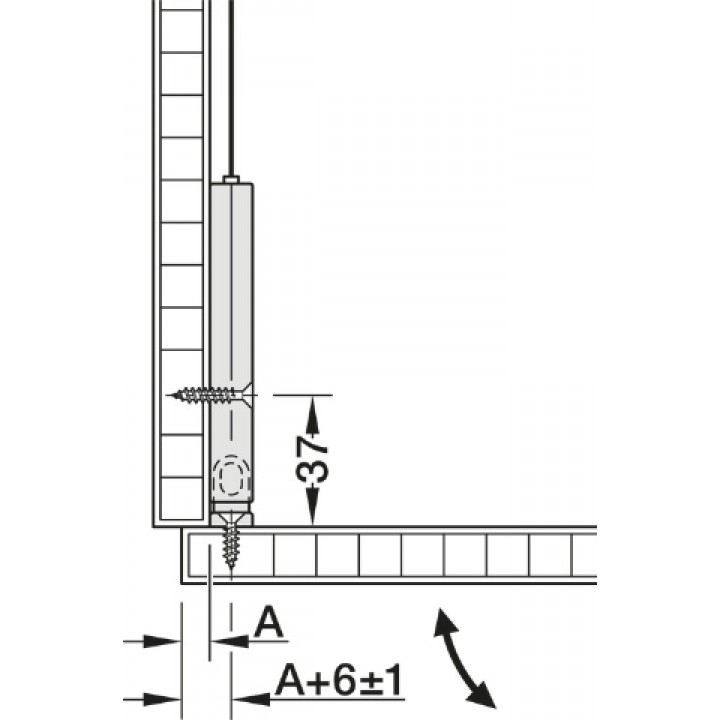

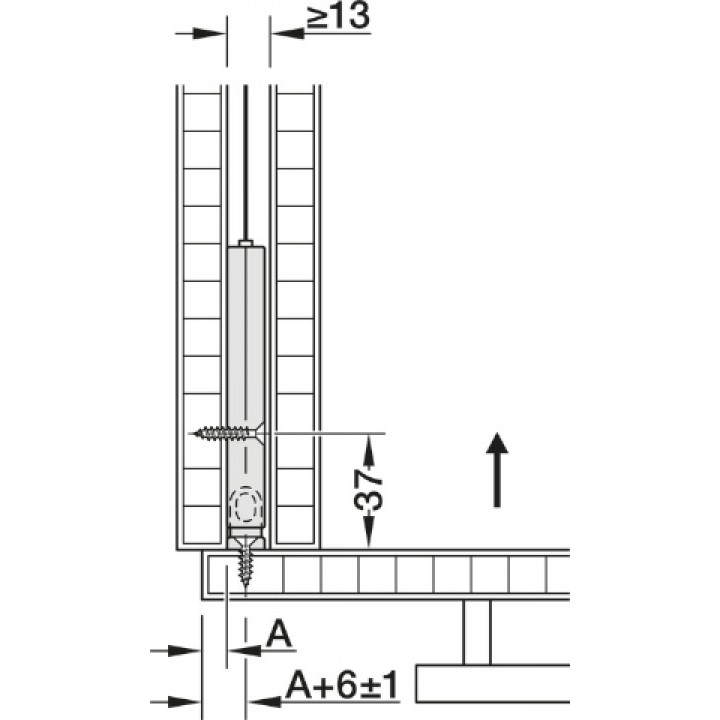

Montaj Bilgisi

Elektronik kilit, montaj talimatlarında belirtilen ölçüler doğrultusunda mobilya gövdesine yerleştirilir. Kilitleme bileşeni ise kapak veya çekmece üzerinde kilit mekanizmasıyla karşılıklı çalışacak şekilde konumlandırılır.

Montaj yerinin doğru belirlenmesi için Häfele EFL 3 / EFL 3C işaretleme şablonunun kullanılması önerilir.

Önemli: EFL 3 / EFL 3C sistemleri metal veya metal kaplamalı mobilyalara montaj için uygun değildir. Montaj yüzeyi ile kilitleme bileşeni arasına ek metal kapak veya metal malzeme yerleştirilmemelidir.

Geri Bildirim Kontaklı Versiyonun Farkı

237.59.201 ürün numaralı EFL 3C G3, geri bildirim kontağı bulunan modeldir.

Standart EFL 3 G3 (237.59.200) modeli elektronik kilitleme işlevini gerçekleştirirken EFL 3C G3, uygun mıknatıslı kilitleme bileşeniyle birlikte kapak durumunun izlenmesine de olanak tanır.

Bu nedenle kapak durumuna ilişkin geri bildirim gerektiren projelerde EFL 3C G3 tercih edilmelidir.

Paket İçeriği

• 1 Adet Häfele Dialock EFL 3C G3 Elektronik Mobilya Kilidi

• 1 Adet Kendinden Ayarlı Kilitleme Bileşeni

Ayrıca Sipariş Edilmesi Gereken Sistem Bileşenleri

Elektronik kilidin çalıştırılması için uygulamaya uygun Dialock sistem bileşenleri ayrıca temin edilmelidir. Bunlar arasında FT 200 mobilya terminali, PS 4 güç kaynağı, FAN 200 anten, CC 200 G3 bağlantı kablosu, programlama kartları ve kullanıcı anahtarları bulunur.

Geri bildirim fonksiyonunun kullanılacağı uygulamalarda uygun mıknatıslı kilitleme bileşeni seçilmelidir.

Sonuç

Häfele Dialock EFL 3C G3, elektronik erişim kontrolünü kapak durumu izleme özelliğiyle birleştiren üçüncü nesil bir mobilya kilididir. Gizli montaj yapısı, FT 200 terminaliyle uyumluluğu ve geri bildirim kontağı sayesinde kontrollü erişim ve durum takibi gerektiren mobilya projelerinde kullanılabilir.
