Häfele Metalla 510 K H Tipi Klipsleyerek Montaj Menteşe Tabanı 6 mm Nikel

6 mm Mesafe | Haç Tipi Taban | Klipsleyerek Menteşe Bağlantısı | Vidalı Gövde Montajı | ±2 mm Yükseklik Ayarı

Ürün Açıklaması

Häfele Metalla 510 K H Tipi Klipsleyerek Montaj Menteşe Tabanı 6 mm Nikel, uyumlu Metalla 510 K gizli menteşelerin dolap gövdesine sabitlenmesi için tasarlanmış çelik bir montaj plakasıdır.

Haç tipi yapısı sayesinde menteşe kolunun dolap gövdesine bağlanmasını sağlar. Taban, sunta vidalarıyla gövdeye sabitlenirken uyumlu menteşe kolu klipsleyerek montaj sistemi üzerinden tabana bağlanır.

Nikel kaplamalı çelik gövdesi, 6 mm taban mesafesi ve ±2 mm yükseklik ayarıyla mobilya kapaklarının montajında işlevsel bir bağlantı çözümü sunar.

ÖNEMLİ: Ürün yalnızca menteşe tabanıdır. Menteşe ayrıca satın alınmalıdır. Sipariş öncesinde kullanılacak menteşe modeliyle bağlantı sistemi ve taban yüksekliği uyumluluğu kontrol edilmelidir.

Klipsleyerek Montaj Sistemi

Klipsleyerek bağlantı sistemi, uyumlu menteşe kolunun tabana pratik şekilde takılmasını sağlar.

Taban, dolap gövdesine sunta vidalarıyla sabitlenir. Menteşe kolunun tabana bağlantısı ise klipsleyerek gerçekleştirilir.

6 mm Taban Mesafesi

Ürün, 6 mm mesafe (D) ölçüsüne sahiptir.

Taban yüksekliği, kapak binisi ve menteşe geometrisini etkileyen montaj ölçülerinden biridir. Doğru taban seçimi için kullanılacak menteşenin teknik montaj tablosu dikkate alınmalıdır.

Haç Tipi Çelik Gövde

Çelik malzemeden üretilen taban, nikel kaplamalı yüzeye sahiptir.

Haç tipi tasarımı sayesinde dolap gövdesine iki bağlantı noktasından vidalanarak sabitlenir.

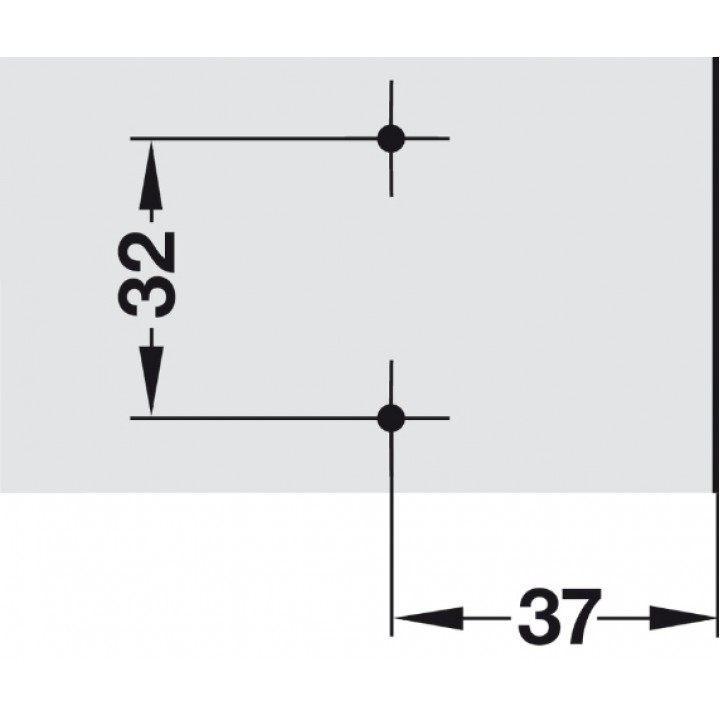

Montaj plakası vida mesafesi 32 mm, kenar mesafesi ise 37 mm'dir.

±2 mm Yükseklik Ayarı

Taban üzerindeki uzun vida yuvaları sayesinde montaj sırasında ±2 mm yükseklik ayarı yapılabilir.

Bu özellik, mobilya kapaklarının dolap gövdesi üzerinde hizalanmasına ve kapak aralıklarının düzenlenmesine yardımcı olur.

Mimarlar ve İç Mimarlar Neden Metalla 510 K H Tipi Menteşe Tabanını Tercih Etmeli?

Klipsleyerek montaj sistemi, çelik gövde yapısı ve yükseklik ayarı sayesinde mobilya projelerinde pratik bir bağlantı çözümü sunar.

6 mm taban mesafesi, teknik montaj hesaplamalarında farklı kapak binisi ihtiyaçlarına yönelik bir seçenek oluşturur.

Mutfak, gardırop, banyo ve özel üretim depolama mobilyalarında uyumlu menteşelerle birlikte kullanılabilir.

Teknik Özellikler

Montaj Bilgisi

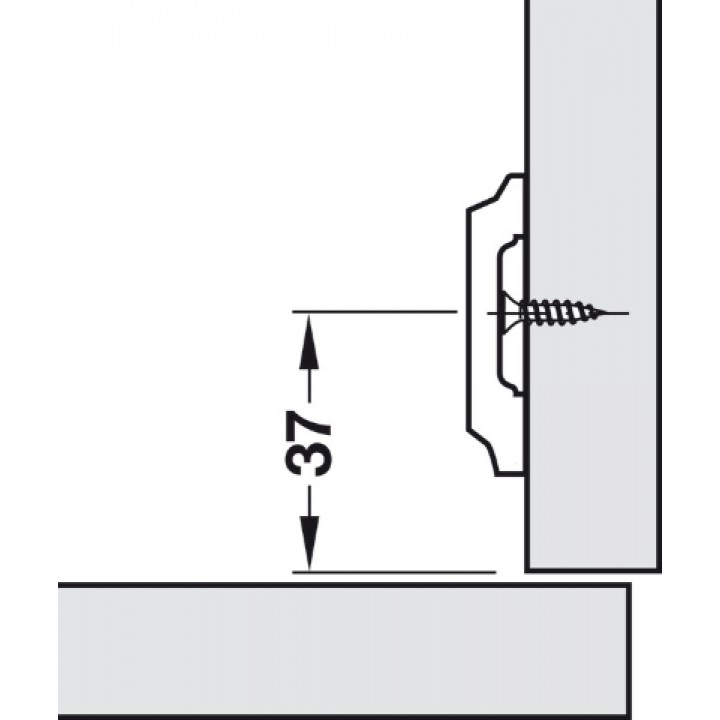

Menteşe tabanı, dolap gövdesine 32 mm vida mesafesi ve 37 mm kenar mesafesi dikkate alınarak sunta vidalarıyla sabitlenir.

Uyumlu menteşe kolu, taban üzerindeki bağlantı mekanizmasına klipslenerek monte edilir.

Montaj sonrasında uzun vida yuvaları üzerinden ±2 mm yükseklik ayarı yapılabilir.

Montaj notu: 6 mm taban mesafesinin kullanılacak menteşe ve kapak tipi için uygunluğu, Häfele teknik montaj tablolarına göre kontrol edilmelidir.

Kullanım Alanları

• Uyumlu Häfele Metalla 510 K gizli menteşeler

• Mutfak dolapları

• Gardırop ve giyinme odası dolapları

• Banyo dolapları

• Vitrin ve depolama üniteleri

• Özel üretim mobilya uygulamaları

Sonuç

Häfele Metalla 510 K H Tipi Klipsleyerek Montaj Menteşe Tabanı 6 mm Nikel; çelik gövdesi, 6 mm taban mesafesi, klipsleyerek bağlantı sistemi ve ±2 mm yükseklik ayarıyla uyumlu gizli menteşelerin dolap gövdesine montajı için işlevsel bir çözüm sunar.
