Häfele Metalla 510 K SM Yavaşlatıcılı Vidalı Montaj Düz Robot Menteşe 155° Nikel

155° Geniş Açılma Açısı | Tam Binili Kapak | Klipsleyerek Montaj | Entegre Yavaş Kapanma | İç Çekmeceli Dolaplar İçin | 48/6 mm Delme Şeması

Ürün Açıklaması

Häfele Metalla 510 K SM Yavaşlatıcılı Düz Robot Menteşe 155° Nikel, tam binili ahşap mobilya kapakları için geliştirilmiş, geniş açılma açısına sahip gizli bir mobilya menteşesidir.

155° açılma açısı ve özel robot menteşe geometrisi sayesinde özellikle iç çekmeceli dolaplarda, çekilebilir raf sistemlerinde ve açılır hazneli mobilyalarda dolap içerisindeki donanımlara erişimi kolaylaştırır.

Entegre yavaş kapanma mekanizması (Soft Close) ve otomatik kapanma yayı, kapağın kontrollü şekilde kapanmasına yardımcı olur.

Menteşe tası kapağa vidalanarak sabitlenir. SM hızlı sabitleme sistemi sayesinde menteşe kolu, uyumlu montaj tabanına klipslenerek bağlanır.

ÖNEMLİ: Ürün tabansız satılmaktadır. Montaj için uyumlu Häfele Metalla 510 SM klipsleyerek montaj menteşe tabanı ayrıca satın alınmalıdır. Uygun taban yüksekliği, kapak binisi ve mobilya ölçülerine göre belirlenmelidir.

Klipsleyerek montaj menteşe tabanı almak için tıklayınız.

Düz Robot Menteşe – Tam Binili Montaj

Düz menteşe yapısı, kapağın dolap gövdesinin yan panelini örttüğü tam binili uygulamalar için uygundur.

Robot menteşe geometrisi, kapağın standart menteşelere kıyasla daha geniş açıyla açılmasına olanak tanır. Böylece özellikle kapak arkasında hareketli iç donanımlar bulunan mobilyalarda kullanım avantajı sağlar.

155° Geniş Açılma Açısı

155° açılma açısı, dolap içerisindeki çekmece ve raf sistemlerine erişimi kolaylaştırır.

Ürün, iç çekmeceli sistemlerde ve açılır hazneli dolaplarda sıfır ofsetli kullanım için tasarlanmıştır. Böylece uygun montaj ölçüleri sağlandığında iç donanımların hareketli kapakla çakışmadan kullanılmasına yardımcı olur.

Kapak kalınlığı ve montaj mesafesine bağlı olarak gerçek açılma hareketi değişebileceğinden üreticinin teknik çizimleri esas alınmalıdır.

Entegre Yavaş Kapanma Sistemi (Soft Close)

Menteşeye entegre yavaşlatma mekanizması, kapağın kapanma hareketini kontrol ederek sert kapanmaları ve çarpma sesini azaltmaya yardımcı olur.

Otomatik kapanma yayıyla birlikte çalışan sistem, günlük kullanımda kapağın kontrollü ve yumuşak şekilde kapanmasını sağlar.

İç Çekmeceli Dolaplar İçin Sıfır Ofset Avantajı

Metalla 510 K SM 155°, iç çekmeceli dolaplar ve çekilebilir raf sistemleri için geliştirilmiş geniş açılı menteşe geometrisine sahiptir.

Sıfır ofset özelliği, uygun montaj koşullarında kapağın iç çekmecelerin hareket alanını engellememesine yardımcı olur.

Özellikle mutfak kiler dolapları, iç çekmeceli gardıroplar ve depolama ünitelerinde işlevsel bir çözüm sunar.

Vidalı Tas ve Klipsleyerek Montaj

Menteşe tası, 48/6 mm delme şemasına göre ahşap kapağa vidalanarak monte edilir.

Menteşe kolu ise Metalla 510 SM serisine ait uyumlu montaj tabanına klipslenerek bağlanır. Bu bağlantı sistemi, montaj ve gerektiğinde kapağın sökülüp yeniden takılması işlemlerini kolaylaştırır.

Üç Yönlü Ayar İmkânı

Montaj sonrasında kapak konumu üç yönde ayarlanabilir:

• Sağ-sol ayarı: -1,5 / +4,5 mm

• Yükseklik ayarı: ±2 mm

• Derinlik ayarı: 0 / +2,8 mm

Bu ayarlar, tam binili kapakların düzgün hizalanmasına ve kapak aralıklarının düzenlenmesine yardımcı olur.

Mimarlar ve İç Mimarlar Neden Metalla 510 K SM 155° Düz Robot Menteşeyi Tercih Etmeli?

155° geniş açılma açısı ve sıfır ofsetli uygulama avantajı, iç çekmeceli ve hareketli iç donanımlara sahip mobilya tasarımlarında işlevsel bir çözüm sunar.

Entegre yavaş kapanma sistemi, klipsleyerek montaj özelliği ve üç yönlü ayar imkânı sayesinde mutfak, gardırop ve özel üretim depolama mobilyalarında kullanılabilir.

Teknik Özellikler

Montaj Bilgisi

Menteşe tası, ahşap kapakta hazırlanan 35 mm çapında ve 13,5 mm derinliğindeki deliğe yerleştirilerek 48/6 mm delme şemasına uygun şekilde vidalanır.

Menteşe kolu, dolap gövdesine monte edilen uyumlu Metalla 510 SM tabanına klipslenerek sabitlenir.

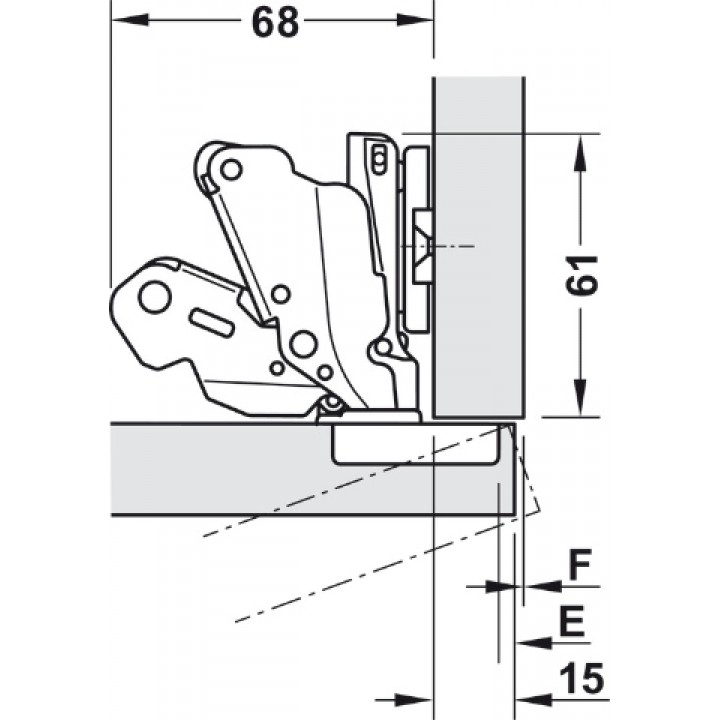

Kapak binisi, minimum kapak boşluğu ve uygun taban yüksekliği, üreticinin teknik montaj tablolarına göre belirlenmelidir.

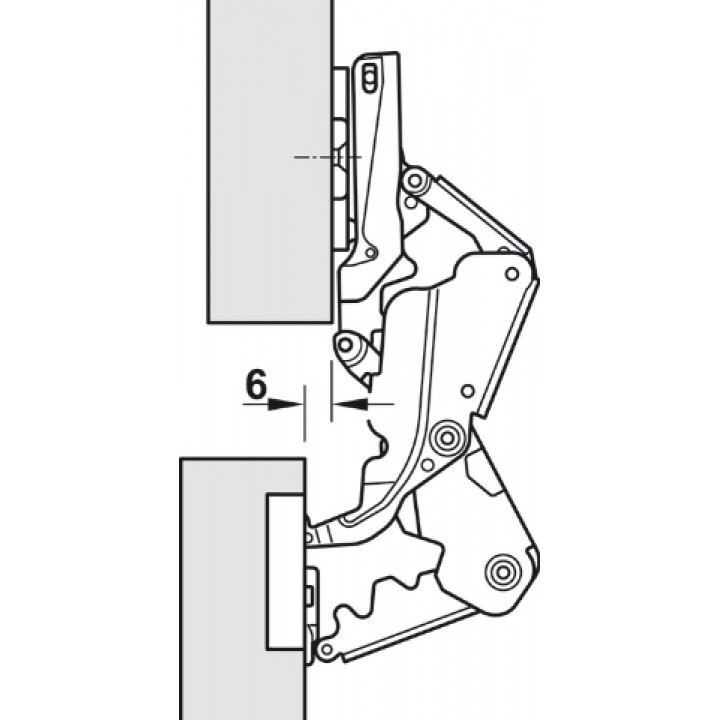

Montaj notu: Üreticinin teknik çizimine göre tam binili montajda 0 mm taban kullanıldığında, kapak 90° açılma konumundayken yaklaşık 6 mm yana doğru hareket eder. Bu nedenle iç çekmeceli uygulamalarda kapak hareket alanı ve iç donanım mesafeleri montaj öncesinde kontrol edilmelidir.

Kapak kenarlarının yuvarlatılması, minimum boşluk tablosunda belirtilen değerleri azaltabilir.

Kullanım Alanları

• Tam binili mutfak dolabı kapakları

• İç çekmeceli kiler dolapları

• Çekilebilir raf sistemleri

• Açılır hazneli depolama üniteleri

• Gardırop ve giyinme odası dolapları

• Geniş açılma gerektiren özel üretim ahşap mobilyalar

Sonuç

Häfele Metalla 510 K SM Yavaşlatıcılı Düz Robot Menteşe 155° Nikel; geniş açılma açısı, iç çekmeceli dolaplara uygun özel geometrisi, entegre yavaş kapanma sistemi, klipsleyerek montaj özelliği ve üç yönlü ayar imkânıyla tam binili ahşap mobilya kapakları için işlevsel bir çözüm sunar.
