Häfele Dialock FAN 200 Kablolu Anten 3000 mm

FT 200 / FT 200 CAP Mobilya Terminalleri İçin | RFID Okuyucu | Entegre Kırmızı/Yeşil LED | 35/40 mm Gömme Montaj | SMB Bağlantılı

Häfele Dialock FAN 200 Kablolu Anten, elektronik mobilya kilit sistemlerinde yetkilendirilmiş kullanıcı anahtarlarının okunmasını sağlamak amacıyla geliştirilmiş bir RFID okuyucu ünitesidir.

Häfele Dialock FT 200 ve FT 200 CAP mobilya terminalleriyle birlikte kullanılmak üzere tasarlanan ürün, 3000 mm bağlantı kablosu ve koaksiyel SMB fişiyle sunulur.

Entegre kırmızı ve yeşil LED göstergeleri sayesinde aktivasyon durumunun görsel olarak takip edilmesini sağlar. Mobilyaya gömme montaj için geliştirilen yapısı, elektronik erişim kontrolünün mobilya sistemine entegre edilmesine olanak tanır.

FT 200 ve FT 200 CAP Mobilya Terminalleriyle Uyumlu

FAN 200, Häfele Dialock elektronik mobilya kilit sistemlerinde kullanıcı anahtarlarının okunması için kullanılır.

Yetkilendirilmiş kullanıcı anahtarı antenin okuma alanına yaklaştırıldığında ilgili bilgi, bağlı mobilya terminaline iletilir. Terminal, tanımlanmış erişim yetkilerine göre elektronik kilidin kontrolünü gerçekleştirir.

Anten, FT 200 mobilya terminalinin anten çıkışına doğrudan bağlanabilir.

Her bir FT 200 mobilya terminaline en fazla 2 adet FAN 200 anten bağlanabilir.

RFID Teknolojisi

Häfele Dialock FAN 200, farklı RFID teknolojilerini destekleyen bir okuyucu ünitesidir.

Desteklenen teknolojiler:

• Tag-it™-ISO®

• MIFARE Classic® EV1

• MIFARE DESFire® EV1

• MIFARE DESFire® EV2

Bu yapı, uyumlu Häfele Dialock kullanıcı anahtarlarının elektronik mobilya kilit sistemlerinde okunmasına olanak tanır.

Entegre Kırmızı ve Yeşil LED Göstergesi

FAN 200 anten üzerinde kırmızı ve yeşil LED göstergeler bulunur.

Entegre LED'ler, sistemin aktivasyon durumunun görsel olarak takip edilmesini sağlar.

Böylece kullanıcı, elektronik erişim kontrolü sırasında sistem durumuna ilişkin görsel geri bildirim alabilir.

Yaklaşık 25 mm Okuma Mesafesi

FT 200 mobilya terminaliyle birlikte kullanıldığında FAN 200 antenin anahtarlık için belirtilen okuma mesafesi yaklaşık 25 mm'dir.

Okuma mesafesi, antenin montaj konumuna ve çevresel koşullara bağlı olarak değişebilir.

Özellikle yakın çevrede bulunan metal yüzeyler, manyetik alanlar ve elektrik besleme hatları okuma mesafesini azaltabilir.

Bu nedenle antenin mobilyanın ön yüzüne mümkün olduğunca yakın konumlandırılması önerilir.

3000 mm Bağlantı Kablosu

Ürün, 3000 mm uzunluğunda bağlantı kablosuna sahiptir.

Koaksiyel SMB fişi sayesinde uyumlu Dialock mobilya terminaline bağlantı yapılabilir.

Kablo uzunluğu, anten ile kontrol terminalinin mobilya içerisinde uygun noktalara yerleştirilmesine olanak tanır.

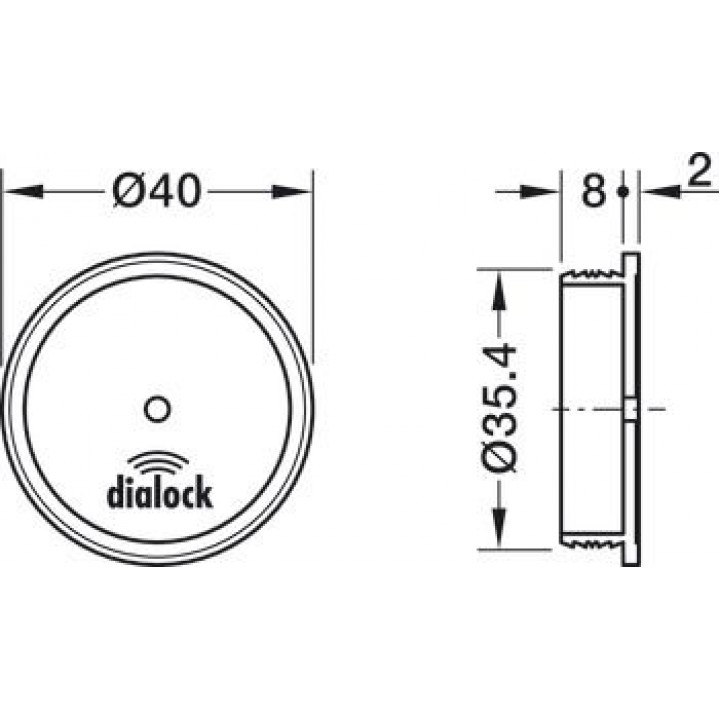

35/40 mm Gömme Montaj

Häfele Dialock FAN 200, mobilyaya gömme montaj için tasarlanmıştır.

Montaj işlemi 35 veya 40 mm çapındaki matkap deliğine gerçekleştirilir.

Okuma performansının korunabilmesi için anten, mobilyanın ön yüzüne mümkün olduğunca yakın yerleştirilmelidir.

İki anten kullanılan uygulamalarda antenler arasında en az 250 mm mesafe bırakılmalıdır.

Montajda Dikkat Edilmesi Gerekenler

FAN 200 antenin okuma performansı, çevresindeki malzemelerden etkilenebilir.

Bu nedenle ürün:

• Metal yüzeylerin üzerine veya arkasına monte edilmemelidir.

• Aynaların arkasına yerleştirilmemelidir.

• Metal veya metal kaplı mobilyalarda kullanılmamalıdır.

• Güç kaynağı hatları ve manyetik alan oluşturabilecek bileşenlerin etkisi dikkate alınarak konumlandırılmalıdır.

Montaj öncesinde antenin konumu ve mobilya malzemesi kontrol edilmelidir.

Teknik Özellikler

Marka: Häfele

Seri: Dialock

Model: FAN 200

Ürün Tipi: Kablolu RFID Anten / Okuyucu Ünitesi

Ürün Numarası: 237.59.061

Veri Kablosu Uzunluğu: 3000 mm

Uyumlu Mobilya Terminalleri: FT 200 / FT 200 CAP

Bağlantı Tipi: Koaksiyel SMB Fişi

RFID Teknolojisi: Tag-it™-ISO®, MIFARE Classic® EV1, MIFARE DESFire® EV1/EV2

LED Göstergesi: Entegre Kırmızı / Yeşil

Okuma Mesafesi: Yaklaşık 25 mm (FT 200 ile, Anahtarlık İçin)

Montaj Tipi: Gömme Montaj

Montaj Deliği Çapı: 35/40 mm

Bir Terminale Bağlanabilecek Anten Sayısı: En Fazla 2 Adet

İki Anten Arasındaki Minimum Mesafe: 250 mm

Kullanım Ortamı: İç Mekân

Uygulama Alanı: Mobilyaya Montaj

Paket İçeriği

• 1 adet Häfele Dialock FAN 200 Kablolu Anten

• 3000 mm bağlantı kablosu ve koaksiyel SMB fişi

FT 200 / FT 200 CAP mobilya terminali, elektronik mobilya kilitleri, güç kaynağı ve kullanıcı anahtarları sistem ihtiyacına göre ayrıca seçilmelidir.

Kullanım Alanları

Häfele Dialock FAN 200 Kablolu Anten; elektronik erişim kontrolü gerektiren ofis mobilyaları, dolap sistemleri ve kilitli depolama ünitelerinde kullanılabilir.

FT 200 veya FT 200 CAP mobilya terminaliyle birlikte çalışarak uyumlu RFID kullanıcı anahtarlarının okunmasını ve elektronik kilit sisteminin kontrol edilmesini sağlar.

Sonuç

Häfele Dialock FAN 200 Kablolu Anten; 3000 mm bağlantı kablosu, RFID teknolojisi desteği, entegre kırmızı/yeşil LED göstergeleri ve 35/40 mm gömme montaj özelliğiyle elektronik mobilya kilit sistemleri için geliştirilmiştir.

FT 200 / FT 200 CAP mobilya terminalleriyle uyumlu yapısı sayesinde kullanıcı anahtarlarının okunmasını ve elektronik erişim kontrolünün mobilya sistemine entegre edilmesini sağlar.
